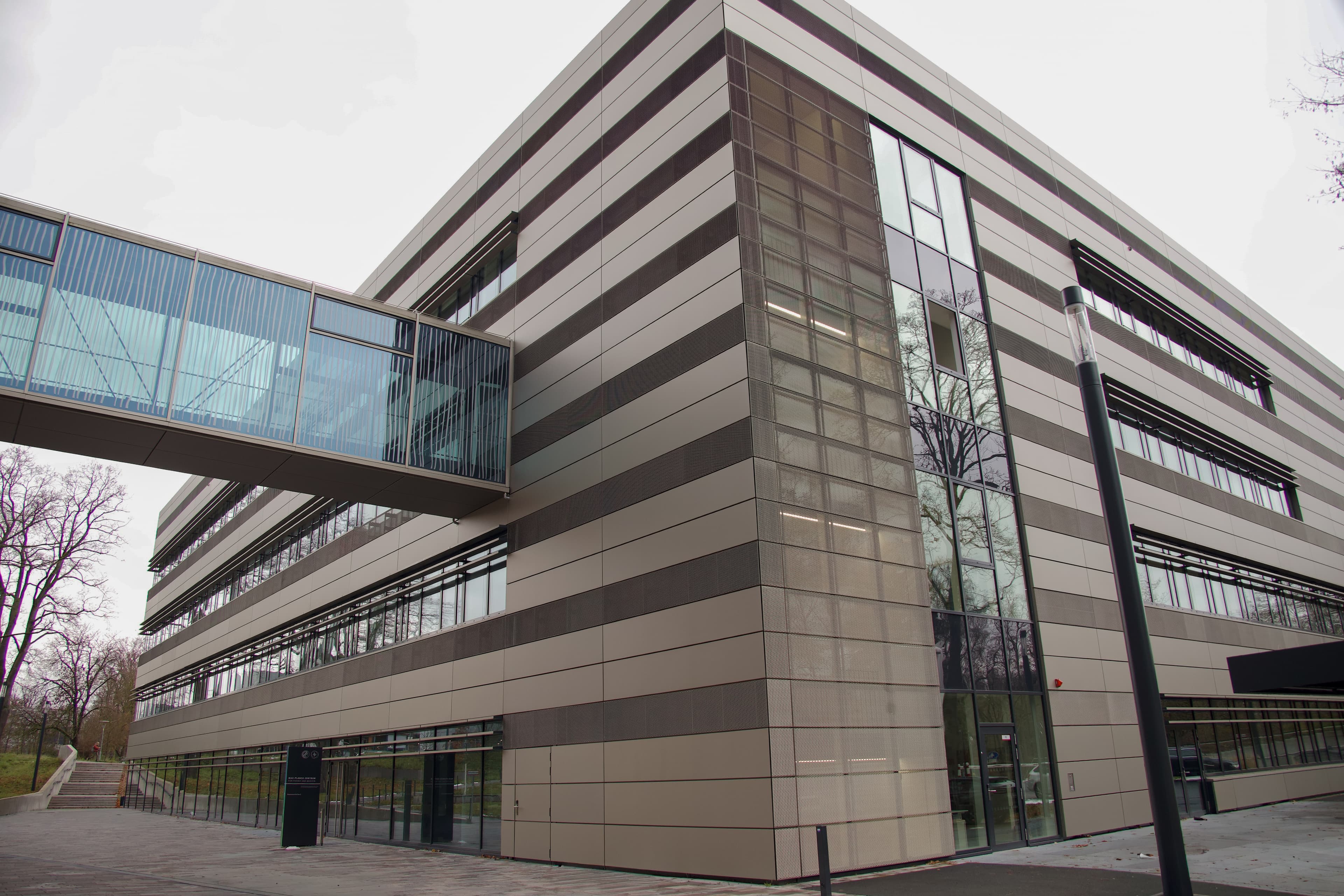

Neubau Max-Planck-Institut für Physik des Lichts in Erlangen Zentrum für Physik und Medizin

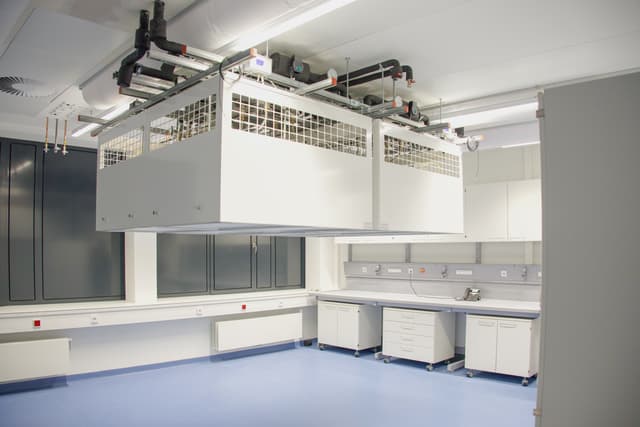

• Forschungszentrum und -labore
• Rechenzentrum

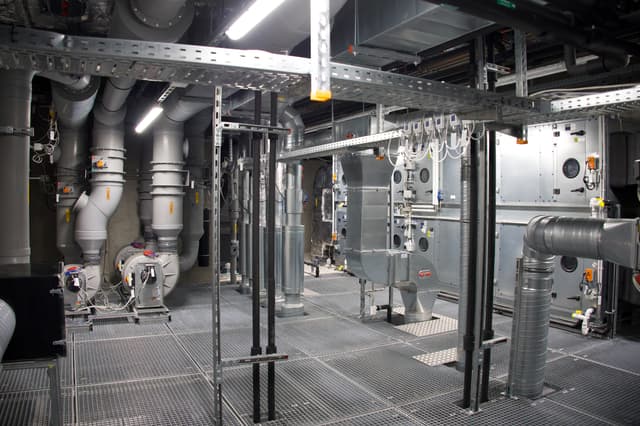

• Reinräume und Speziallabore
• Lichtempfindliche Messplätze
• LED-Lichtkonzepte & intelligente Steuerung
• Flexible Medienversorgung
• Leuchtturmprojekt zur Förderung wissenschaftlicher Exzellenz
• Spartenumverlegung
• 20-kV-Anschluss
• Trafostation
• Sicherheitstechnik
• Abbruch Novalis-Gebäude + Teilabbruch Heil- und Pflegeanstalt notwendig
• Zentrale Lage am Universitätsklinikum Erlangen, Nähe zur Kopfklinik
• Integration in bestehende MPG-IT- und Zutrittssysteme
• Barrierefreiheit nach Workshop mit Schwerbehindertenvertretung
• Flexible Laborbeleuchtung mit Versorgungsschienen
• Nutzungsspezifische Anforderungen (z. B. Lasertischtransport)
• PV-Anlage 33kWp
• Nachhaltiges Bauen
• Neupflanzung von Bäumen als Ausgleich für notwendige Baumfällungen

Starkstromanlagen:

• 20 kV Mittelspannungsanlage mit 2× 1000 kVA Trafos
• Netzersatzaggregat 400 kVA + 5000 l Tank
• 3 zentrale USV-Anlagen (2×100 kVA, 1×50 kVA)
• NSHV mit ca. 15 Feldern, 80 AbgängeKNX-System für Jalousie- und Beleuchtungssteuerung
• LED-Beleuchtung, Sicherheitsbeleuchtung über Zentralbatterie
• Blitzschutz (Maschennetze, Fundament-/Ringerder)

Fernmelde-/IT-Technik:

• Strukturiertes Datennetz, sternförmig mit LWL + Redundanzverkabelung
• Brandmeldeanlage (Vollschutz nach DIN 14675)
• BOS-Funkanlage, Zutrittskontrollsystem, Videosprechanlage
• RWA-Anlagen in 4 Treppenhäusern und Technikbereichen

Fördertechnik:

• 1 Personenaufzug (barrierefrei, DIN 81-70)
• 1 Lastenaufzug (Gefahrguttransportsteuerung, für Lasertische ausgelegt)

Nutzungsspezifische Anlagen:

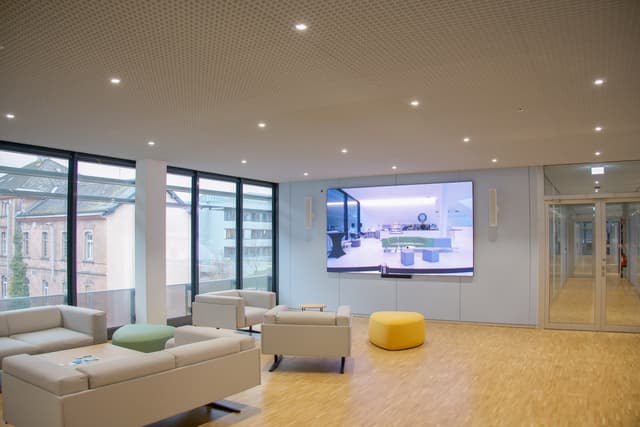

• Medientechnik in 7 Besprechungsräumen, Seminarraum und Brain Lounge
• Cisco-Komponenten (Spark Room Kit, Videokonferenz, interaktive Displays, Projektor)

Außenanlagen:

• Lichtmasten inkl. WLAN/DECT
• Schrankenanlage mit Zutrittskontrolle & Videosprechanlage
• Leerrohre für Nachrüstungen

Besondere Herausforderungen:

• Klärung der finalen Energieversorgung (Kliniknetz oder Stadtwerke)
• Hohe technische Dichte im UG (Trassenkoordination mit HLSK)
• Brandschutzanforderungen (E30/E90-Verkabelung, Brandmeldeanlage)
• Redundanzanforderungen für IT/USV-Systeme
• Einhaltung MPG-Standards (Messgeräte, IT-Systeme)

Technische Kennwerte:

• Gesamtleistung (inkl. HLS): ca. 1.655 kW
• Gleichzeitigkeitsfaktor: 0,6 → ca. 1.100 kVA
• Transformatoren: 2× 1000 kVA
• Netzersatzanlage: 400 kVA
• USV: 2×100 kVA, 1×50 kVA
• Sicherheitsbeleuchtung: ca. 5 kW Zentralbatterie
• Gebäudegröße: ca. 12.000 m² BGF
